Модели выпуска до 1996 г - снятие

♦ Удалите вентиляционную решетку (1, см. рис. 469) отвернув 3 винта (2) с крестообразным шлицем.

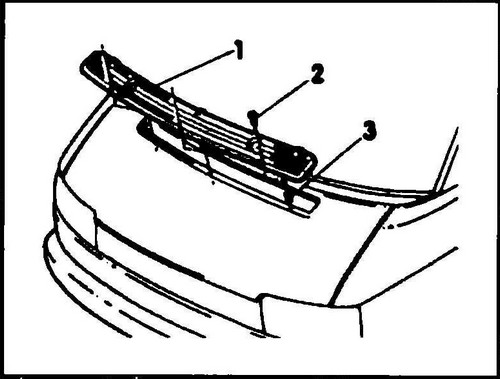

Рис. 469 Крепление решетки капота - модели до 1996 г выпуска


♦ Отсоедините шланг омывателя от форсунок и от капота и удалите его с автомобиля.
♦ При необходимости снимите шумоизоляцию капота Т4, как описано ниже.
♦ Если имеется, демонтируйте лампу освещения моторного отсека.
♦ Снимите замок капота (1, см. рис. 470), отвернув для этого винт с крестообразным шлицем (3) и болты с шестигранной головкой (2). Отсоедините от капота трос привода замка.

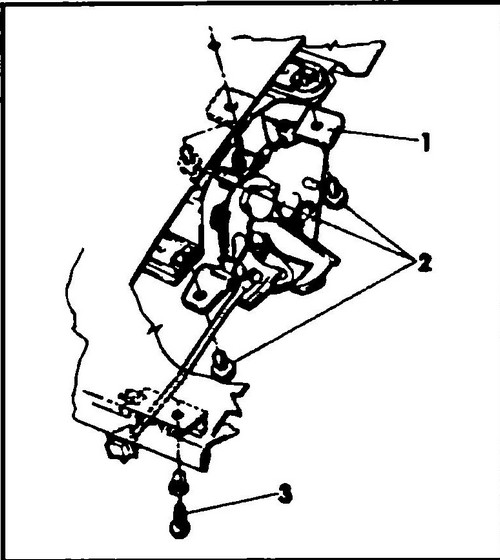

Рис. 470 Замок капота Транспортер Т4 - модели до 1996 г выпуска


♦ Если капот будет устанавливаться снова, обведите головки болтов крепления петель фломастером, это облегчит последующую сборку.
♦ Выверните болты, крепящие петли. Помощник при этом должен держать капот. На передние крылья подложите тряпки, чтобы не повредить покрытие. Снимите капот.

Установка

♦ Петли привернуть болтами, болты сильно не затягивать.
♦ Капот Т4 закройте и, перемещая в проеме, выровняйте.
♦ Осторожно откройте капот и затяните болты крепления петель.
♦ Проложите тягу замка капота в зажимах и вставьте в замок.
♦ Подсоедините шланги к форсункам омывателя ветрового стекла и уложите шланги на штатные крепления в капоте.
♦ Если есть, установите лампу подсветки моторного отсека и шумоизоляцию капота.
♦ Вставьте вентиляционную решетку и закрепите ее тремя винтами. Дефектные гайки (3) замените (см. рис. 469).

Модели выпуска с 1996 г - снятие

♦ Отсоедините вентиляционную решетку, места крепления см. по стрелке рис. 471. Для этого надо отжать выступы небольшой отверткой.

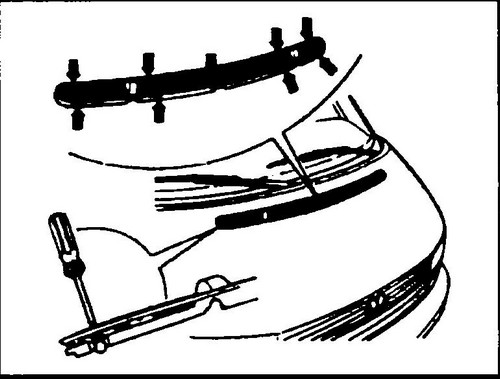

Рис. 471 Места крепления решетки капота Т4


♦ Автомобили с шумоизоляционным покрытием крышки капота: откройте капот, поверните на 60º и удалите фиксаторы (1, рис. 472).

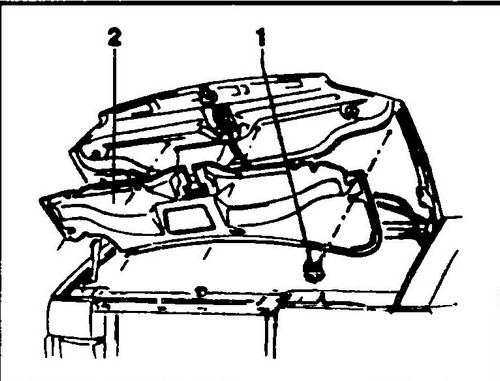

Рис. 472 Фиксаторы шумоизаляции капота


♦ Снимите шумоизоляционное покрытие (2).
♦ Язычок фиксатора (2) рычага замка капота (см. рис. 473) нажмите по стрелке и отсоедините фиксатор от крышки капота.

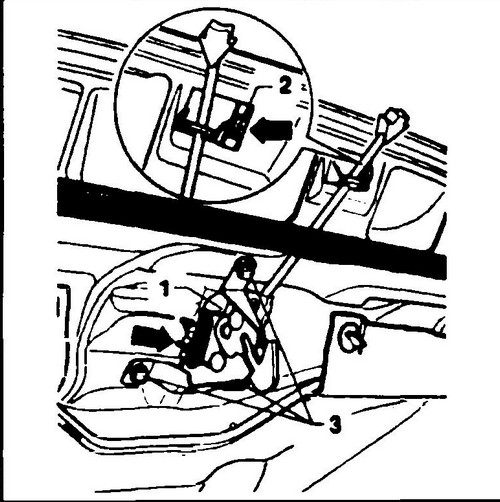

Рис. 473 Демонтаж упора капота Транспортер Т4


♦ Пометьте монтажное положение замка капота. Для этого головки болтов (3) надо обвести фломастером.
♦ Выверните болты (3).
♦ Снимите замок капота (1) и отсоедините от него (см. по стрелке).
♦ Отсоедините от капота тягу привода замка, шланг омывателей ветрового стекла и провода системы электроподогрева форсунок омывателя (см. рис. 474).

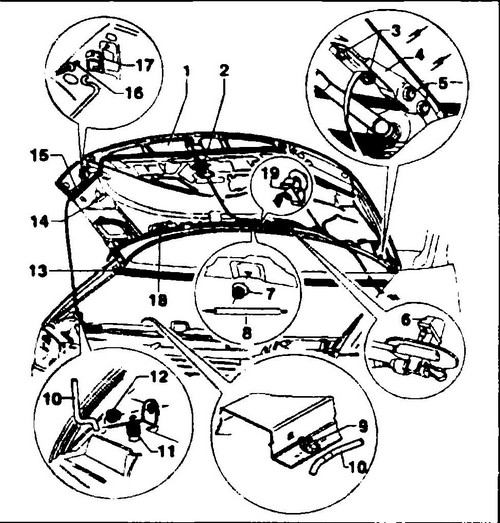

Рис. 474 Места крепления крышки капота - модели выпуска с 1996 г
1 - крышка капота, 2 - замок капота, 3 - болты, 25Нм, 4 - петля, 5 - болты, 85 Нм, 6 - форсунка омывателя лобового стекла, 7 - фиксатор, 8 - тросовая тяга, 9 - держатель упора капота, 10 - упор капота, 11 - резиновый буфер, 12 - втулка, 13 - уплотнение водоотводной ниши, 14 - упор, 15 - уплотнение капота, 16 - заклепка, 17 - фиксатор упора капота, 18 - шланг омывателя, 19 - фиксатор


♦ Пометьте монтажное положение капота Т4. Для этого головки болтов (см. по стрелке рис. 475) обведите фломастером.
♦ Поддерживая капот выверните болты крепления петель.

Установка

♦ Петли капота приверните болтами в соответствии с ранее нанесенными метками, после чего затяните болты моментом 10 Нм.
♦ Установите и отрегулируйте по высоте резиновые буферы (2, рис. 475) так, чтобы при закрытии капот стоял вровень с крыльями.

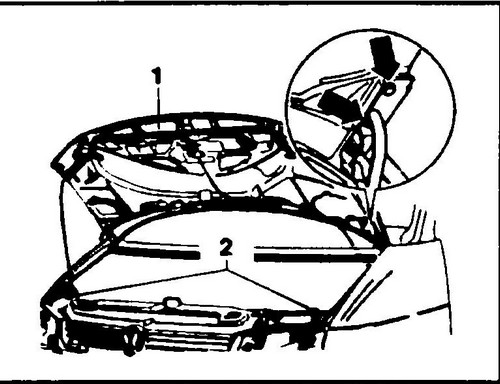

Рис. 475 Болты крепления петель капота Т4


♦ Замок капота прикрепите плотно, но не «насмерть», выровняйте в соответствии с ранее нанесенными метками, после чего болты крепления затяните моментом 10 Нм.
♦ Проверьте, легко ли запирается капот. Для этого уроните капот с высоты примерно 30 см. Капот должен закрыться без дополнительных усилий. Периметр капота должен совпасть с поверхностью крыльев. В противном случае отрегулируйте положение скобы замка.
♦ Ослабьте гайку (1, рис. 476) скобу переместите так, чтобы капот запирался правильно. Гайку крепления проушины затяните моментом 5 Нм.

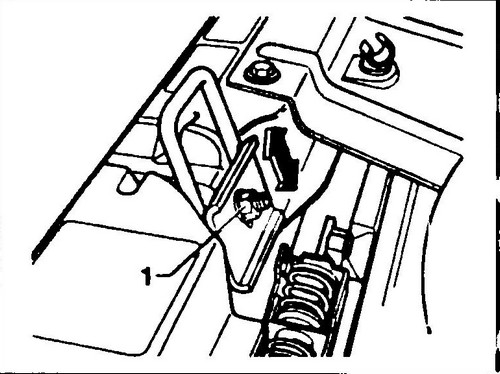

Рис. 476 Регулировка положения скобы замка капота
