На рис. 406 показано устройство и размещение ступицы колеса в продольном рычаге. Ступица и подшипник колеса Транспортер Т4 удерживаются в посадочном отверстии рычага при помощи длинного болта с гайкой и прижимного диска. Для снятия и установки ступицы и подшипников колес используются специальные приспособления, но в случае необходимости, можно, например, ступицу колеса, а также подшипник, установить или выбить при помощи молотка и мощного стержня. Вторая возможность - это снятие рычага и установка ступицы и подшипников при помощи пресса. Ниже описан ремонт и замена при помощи специальных приспособлений.
♦ Поднимите заднюю часть автомобиля и установите подставки, снимите заднее колесо.
♦ Снимите тормозной барабан. Барабан крепится только одним болтом.
♦ Придерживая впереди болт ступицы колеса, отверните с другой стороны гайку (6).
♦ Снимите прижимной диск. Устанавливаются различные типы прижимных дисков. Это зависит от того, снабжена ли тормозная система системой АБС или нет.
♦ Вытяните ступицу колеса из подшипников колеса и рычага. Если Вы хотите использовать для этого съемник, он должен иметь конструкцию, показанную на рис. 407. В противном случае придется использовать стержень и молоток. Стержень надо приставить к ступице сзади.
♦ Из отверстий для подшипника в продольном рычаге выньте большое стопорное пружинное кольцо (11) (см. рис. 406). Если для демонтажа подшипников будет использован съемник, его необходимо установить так, как показано на рис. 407, лапы съемника при этом необходимо вставить под наружное кольцо подшипника.
Каждый раз после демонтажа необходимо устанавливать новые подшипники.

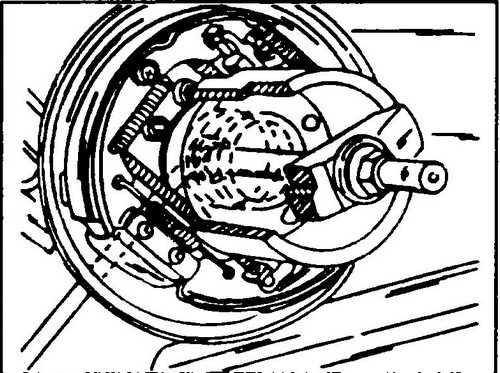

Рис. 407 Демонтаж ступицы или подшипника колеса


Из ступицы колеса выньте внутреннее кольцо подшипника, так как после снятия ступицы это кольцо остается внутри. Для этого необходимо использовать съемник, показанный на рис. 7.20.
Втулку съемника необходимо подпереть снизу, чтобы во время работы она не опиралась на пружины тормозных колодок
Если в автомобиле установлена система АБС, то на прижимном диске (14, рис. 406) устанавливается зубцовое кольцо датчика частоты вращения. Чтобы его снять необходимо воспользоваться съемником. Во время сборки установите зубцовое кольцо так, чтобы его фаска была направлена в сторону подшипников колеса.
♦ Тщательно очистите все детали рычага. При необходимости можно снять тормозной щит.

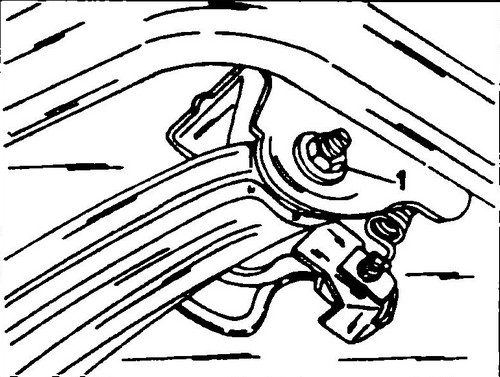

Рис. 408 Для переустановки задней проушины продольного рычага в отверстиях кронштейна рычага необходимо ослабить гайку (1)


♦ В отверстие продольного рычага установите новые подшипники и установите их на место с помощью специального приспособления (рис. 408). Подшипники можно также установить при помощи обрезка трубы соответствующего диаметра. Для этого необходим длинный болт, который вставляется в подшипниковое отверстие сзади через пластину. К подшипнику приставляется обрезок трубы, на него кладется шайба соответствующего диаметра.

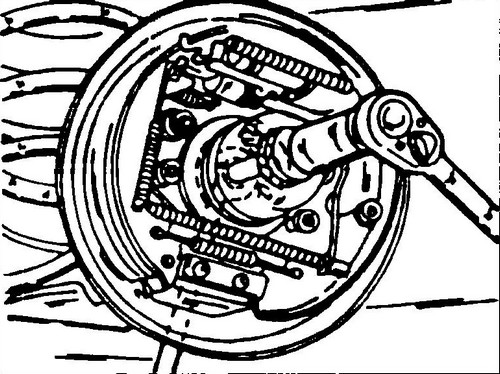

Рис. 409 Установка подшипников колеса


На болт навинчивается гайка так, чтобы она опиралась в шайбу. После этого надо завинчивать гайку до тех пор, пока подшипники не войдут в отверстие в рычаге.
♦ Установите в посадочное отверстие подшипников продольного рычага стопорное пружинное кольцо, обратив внимание на то, чтобы оно по всему периметру осело в канавке.
♦ Затем следует установить ступицу колеса. Для этого надо использовать те же приспособления, что и для установки подшипников.
♦ Ступицу надо запрессовывать с наружной стороны. В случае использования трубы с дополнительными приспособлениями, трубу надо установить на ступице и гайку затягивать до тех пор, пока ступица полностью не войдет в подшипники.
♦ Вставьте в отверстие ступицы длинный болт (4, рис. 406) и установите с противоположной стороны прижимной диск (7) или (14) в зависимости от исполнения. Наверните гайку (6). Это самоконтрящаяся гайка и она должна каждый раз заменяться.
♦ Заблокировав болт (4) от вращения, затяните гайку моментом 200 Нм.
Все остальные работы выполняются в обратной последовательности.
